• Фото датчика PPS-117

Датчик PPS-117

Артикул:
17563
Средняя: 4 (1 оценка)
Производитель:
ООО «Пьезосенсор»
Наличие: Под заказ
Поделиться в социальных сетях
Гарантия
Гарантийный срок от 12 месяцев

Датчик PPS-117 предназначен для измерения квазистатических сжимающих усилий.

Область применения

Датчик силы широко используется для измерения опорных усилий, ударных нагрузок в ходовой части транспортных средств, в прессах и т.

Принцип действия

Датчик размещается в силовом потоке. Чувствительный элемент датчика является преобразователем, формирующим электрический сигнал, пропорциональный величине усилия.

Чувствительный элемент датчика PPS-117 изготовлен методом диффузионной сварки, электрические характеристики которого дополнительно термостабилизированы.

Технические характеристики
Параметры Значение
Номинальное усилие (Fном), кН 5000
Коэффициент преобразования пКл/Н 200...400
Измерение усилий сжатие
Допускаемая перегрузка от (Fном), % 50
Погрешность измерения, % 5
Время измерения с погрешностью 5%, с ≤ 30
Емкость, пФ 800...1200
Сопротивление между корпусом и сигнальным контактом в разъеме , Ом ≥ 109
Рабочий диапазон температур, С -30 .. 120
Пьезочувствительный элемент изгибный ЦТС-Ст3
Маса PPS-117 , г ≤ 120
Габаритные размеры, мм 45х18

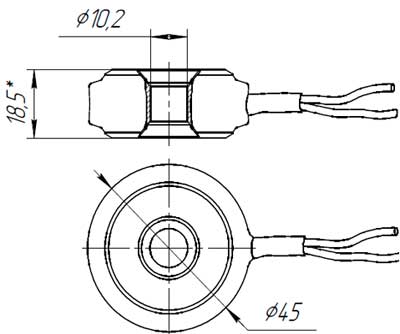

Рис.1. Габаритные размеры датчика PPS-117

Рис.1. Габаритные размеры датчика PPS-117
