Гидродроссель линейный ДЛК 8.3-2М

Гидродроссель линейный ДЛК 8.3-2М позволяет изменять расход рабочей жидкости, проходящей через трубопровод, к которому он присоединен.

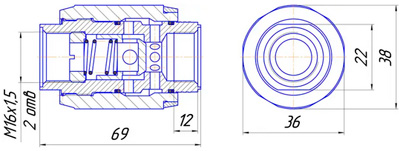

Рис.1. Схема габаритных размеров золотникового линейного гидродросселя ДЛК 8.3-2М

Рис.2. Чертеж золотникового линейного гидродросселя ДЛК 8.3-2М

Маркировка

Гидродроссели линейные обозначаются так - ДЛК 8.3-Х-Х-Х 2, где:

• ДЛК - конструктивное исполнение (линейный золотниковый с обратным клапаном)
• 8 - условный проход - 8м,
• 3 - номинальное давление (3-32 МПа)
• Х - конструкция обратного клапана:
  • без цифры - не обознается (не разборная)
  • 2 - разборная
• Х - исполнение по присоединительной резьбе:
  • М - метрическая резьба,
  • G - трубная цилиндрическая резьба,
• Х - климатическое исполнение по ГОСТ 15150:
  • УХЛ - для районов с умеренным и холодным климатом
  • Т - для районов с тропическим климатом
• 2 - категория размещения по ГОСТ 15150.

Эксплуатация

Гидродроссели ДЛК 8.3-2М работают на минеральных маслах с номинальной тонкостью фильтрации масла 0,025 мм и кинематической вязкостью 10... 400 сСт (мм2/с) при температуре рабочей жидкости от + 1 до + 70°С и при температуре окружающей среды от - 40 до +55 °С.
