Измеритель диаметра ИД-30П
Артикул:
380
Производитель:
Наличие: Под заказ
Поделиться в социальных сетях
Гарантия
Гарантийный срок от 12 месяцев
Измеритель диаметра ИД-30П – это координатный электролазерный измеритель двоичного радиуса кабеля обычного и меньшего разреза. ИД-30П рассчитан в целях неконтактного определения двоичного радиуса прямо в ходе его изготовления.
Назначение измерителя ИД-30П:
- Постоянное неконтактное определение двоичного радиуса кабеля прямо в ходе изготовления;
- Цифровое отображение действительного либо назначенного двоичного радиуса кабеля;
- Аналоговое отображение размера смещенного двоичного радиуса кабеля от
назначенного параметра; - Сигнализирует если двоичный радиус вышел за границы отклонения;
- При включении выполняется авто проверка видеосигналов;
- Интерфейсы RS485 Modbus, Profibus.
|
Определяемого двоичного радиуса кабеля |
0,3…36 мм |
|
Количество измерений/сек |
не меньше 90 |
|
Скорость просмотра лазерным лучем |
66 м/сек |
|
Неточность измерений, не больше
|
± 5 мкм – мin. двоичный радиус |
|
± 15 мкм – мах. двоичный радиус |
|
|
Диапазон показуемого отклонения |
± 100 мкм / ± 500 мкм |
|
Мах. метраж кабеля выносного терминала |
100 м |
|
Аналоговый выход |
± 10 В |
|
Напряжение |
220 В ± 10 % |
|
Частота |
50 Гц ± 5 % |
|
Используемые мощностя |
измерительной головки 5 ВА |
|
выносного устройства приема передачи данных 5 ВА |
|
|
Габариты измеряемого объекта |
43 х 107 мм |
|
Раб. Т |
0…+50 град С |
|
Габариты |
350*64*131 мм |
|
Масса |
измерительной головки 3,6 кг |
|
выносного устройства приема передачи данных 1,7 кг |

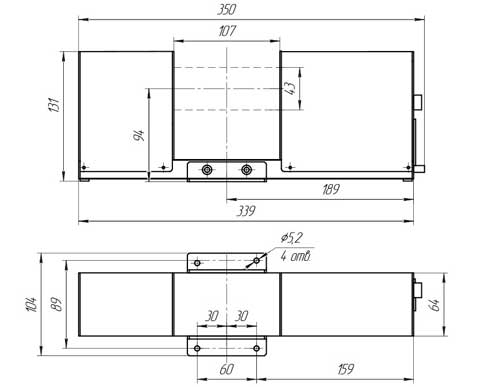

Рис. 1. Габариты и установочные размеры измерительного блока ИД-30П

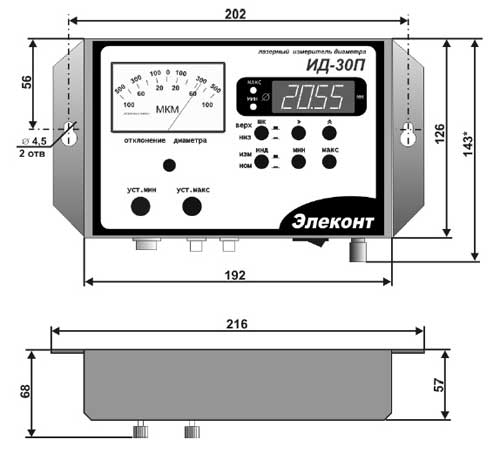

Рис. 2. Габариты терминала
