Панель ввода информации К917

Артикул:
20118
Средняя: 4 (1 оценка)
Производитель:
АО «Констар»
Наличие: Под заказ
Поделиться в социальных сетях
Гарантия
Гарантийный срок от 12 месяцев

Панель ввода информации К917 предназначена для использования в составе автоматизированных систем управления технологическими процессами, является средством диалога оператора с системой управления.

Функциональность

Панель ввода информации К917 обеспечивает:

  • выбор режима работы системы (автомат/ручной);
  • возможность управления отдельными операциями ТПА при наладке и в ручном режиме;
  • проведение работ по смене инструмента (формы); проведение работ в автоматическом одноразовом цикле с последующей корректировкой технологических параметров;
  • управление ТПА оператором.

Панель ввода информации К917 имет несколько зон управления:

  • общие функции (зеленые мнемознаки) - действия, необходимые для проведения режимов: автоматического непрерывного, автоматического одноразового и ручного;
  • группа впрыска (желтые мнемознаки) - действия, необходимые для управления гидравлическими цилиндрами, которые управляют тележкой впрыска и шнеком материального цилиндра;
  • группа смыкания (фиолетовые мнемознаки) - действия, необходимые для управления гидравлическими цилиндрами, которые уравляют подвижной плитой для смыкания/размыкания формы и для настройки глубины формы;
  • вспомогательное оборудование (красные мнемознаки) – управление вспомогательным оборудованием;
Технические характеристики
Наименование параметра Значение параметра
Общая характеристика
Напряжение питания, В от 20,4 до 30,0
Ток потребления, мА, не более 500
Степень защиты IP20
Габаритные размеры  панели – ширина × высота × длина, мм 54,8 × 255 × 255
Масса панели, кг, не более 2,3
Человеко-машинный интерфейс
Клавиатура  (количество кнопок), шт 37
Канал связи
Коммуникационный канал "RS485", [1 шт.] Протокол Modbus RTU, скорость обмена - 115200 бит/с
Гальваническое разделение между коммуникационным каналом "RS485" и внутренней шиной есть
Испытательное напряжение изоляции, В ~500

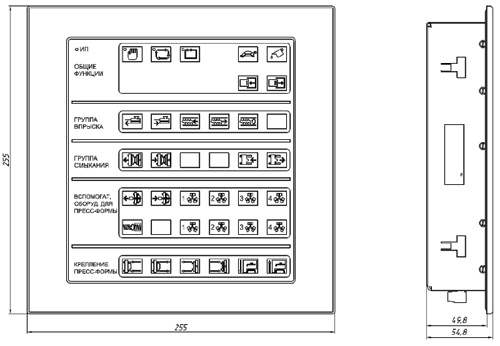

Рис.1. Габаритные размеры панели ввода информации К917
Рис.1. Габаритные размеры панели ввода информации К917
