Прибор проверки трансформаторов ППТ-3, ППТ-3И

Приборы ППТ-3 и ППТ-3 "И" предназначен для проверки правильности подключения трансформаторов тока и проверки коэффициента трансформации трансформаторов тока в схемах учета в трехфазных сетях на номинальное напряжение до 0,4кВ переменного тока частотой 50Гц изготавливаемых для нужд народного, хозяйства и экспорта. Пользоваться прибором может только квалифицированный электротехнический персонал.

Конструктивное исполнение

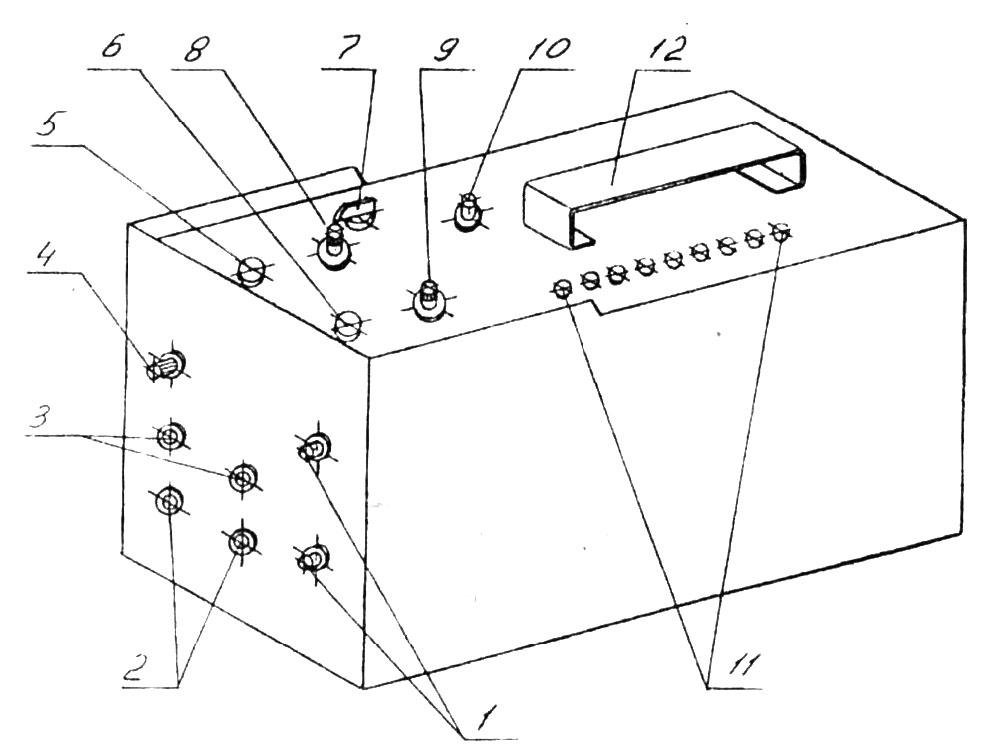

Рис. 1. Конструкция ППТ-3

На боковой (торцевой) и лицевой поверхностях прибора расположены (по рис.1):

1. клеммы Л1, Л2, которые служат для подключения к клеммам первичной обмотки трансформаторов тока;
2. клеммы И2 для подключения к клеммам вторичной обмотки трансформаторов тока;
3. клеммы "Фаза" и "Ноль" - служат для подключения прибора к источнику питания при проверке ТТ при полном снятии напряжения с цепей учета;
4. клемма "Земля" - для подключения прибора к заземляющему контуру;
5. индикатор "Сеть" - указывает на наличие напряжения питания;
6. индикатор "Нагрузка" - указывает на наличие напряжения на клеммах Л1, Л2;
7.  переключатель для переключения диапазонов тока от 10 до 50А;
8. предохранитель;
9. предохранитель;
10. кнопка "Нагрузка" - для включения подачи напряжения на клеммы Л1, Л2;
11.  индикаторы, указывающие на коэффициент трансформации контролируемого трансформатора тока;
12. ручка.
