Программируемый логический контроллер (ПЛК, PLC) К-303

Артикул:
20150
Средняя: 4 (1 оценка)
Производитель:
АО «Констар»
Наличие: Под заказ
Поделиться в социальных сетях
Гарантия
Гарантийный срок от 12 месяцев

Программируемый логический контроллер (ПЛК, PLC) К-303 представляет собой свободно коммутируемое устройство, имеющее переменный состав функциональных блоков, устанавливаемых по потребности.

Конструкция

Программируемый контроллер ПЛК (PLC) К-303 включает в свой состав базовый блок, в котором расположен микропроцессорный модуль и модули расширения с портами ввода и вывода. Базовое устройство поддерживает подключение 7-ми расширительных блоков. Для контроллера ПЛК выпускается широкая номенклатура дополнительных модулей, которые могут работать как в оптимальных условиях, так и в тяжелых эксплуатационных режимах. Как периферийные устройства, подключаемые к ПЛК (PLC) К-303, могут применяться приборы, которые имеют в своем составе интерфейсы Ethernet или RS485.

Технические характеристики
Наименование Значения
Число поддерживаемых входов/выходов 4096

Число блоков в ПЛК:

  • базовый:
  • дополнительный

1
7
Число модулей ввода\вывода от 4 до 16
Скорость выполнения 103 логических операций ~2 мс
Используемый программный пакет К 748v2
Интерфейсы связи Ethernet, RS-485
Сервисный интерфейс RS232
Показатель защищенности IP30
Оптимальный рабочий температурный диапазон от 5 до 550С
Габариты 269х208х233 мм
Модуль расширения КС52.11
Наименование КС52.11-01 КС52.11-02
Кол-во каналов связи 2 1
Скорость обмена 1 Мбит/с 1 Мбит/с
Интерфейс RS485 RS485
Протокол специализированный специализированный
Длина линии связи до 150 м до 150 м
Модуль ввода КС34.01
Наименование КС34.01
Количество входов (дискр., =24 В) 32 (4 гр х 8 кан.)
Уровни напряжения входных сигналов лог. «1» -15...36 В;
лог. «0» - 0...7,2 В
Входной ток в цепи одного канала ≤ 12 мА
Выходное сопротивление канала 3,8 Ом
Время задержки входного сигнала ≤ 12 мс
Общая шина группы отриц. потенциал (-24 В)
Модули вывода
Наименование КС35.01 КС35.02 КС35.03
Количество выходов 32 (4 гр х 8 кан) 16 (2 х 8 кан) 16 (2 х 8 кан)
Ном. напряжение на нагрузке 24 В 24 В ~110/~220 В
Диапазон выходных напряжений 18...36 В 18...36 В 96...242 В
Max коммутируемый ток:
  • в одном канале
  • в одной гр.каналов
 1 А
≤ 4 А		 2 А
≤ 4 А		 2 А
≤ 8 А
Min коммутируемый ток 1 мА 1 мА 5 мА
Ост. напр. на открытом ключе ≤ 1,5 В ≤ 0,5 В ≤ 2 В
Ток утечек закрытого ключа ≤ 0,1 мА ≤ 0,1 мА ≤ 0,1 мА
Защита канала от перегрузок по току имеется имеется имеется
Ток срабатывания защиты 1,8 А ± 15% 6 А ± 15% 3,15 А
Модули ввода КС35.27
Наименование КС35.27
Кол-во выходов (рел.) 32, из них: 9 кан. «сухих», 2 гр х 2 кан.,
3 гр х 3 кан., 2 гр х 5 кан.
Max коммут. напряжение переменного тока 125/100
Max коммутируемый ток в одном канале при резистивной нагрузке 0,2 А (=100 В), 2 (=24 В); 2 (~125 В)
Min коммутируемый ток в канале 1 мА (при 5 В напряжения пост. тока)
Суммарный коммутируемый ток в одной группе каналов при Uком. маx
  • постоянный - 3 А;
  • переменный -10 А
Модули позиционирования
Наименование КС36.11-01 КС36.11-02 КС36.11-03
Кол-во управляемых координат 2 3 3
Дискретность задания координат 0,1; 0,01; 0,001; 0,0001 мм 0,1; 0,01; 0,001; 0,0001 мм 0,1; 0,01; 0,001; 0,0001 мм
Диапазон задания координат 0...± 9 999 999 дискрет 0...± 9 999 999 дискрет 0...± 9 999 999 дискрет
Скорость подачи по осям 1...10 000 000 дискр/мин 1...10 000 000 дискр/мин 1...10 000 000 дискр/мин
Одновременное и независимое перемещение осей 2 3 3
Интерполяция круговая и линейная круговая и линейная круговая и линейная
Канал «RS485» - коммуникационный 1 1 1

Входы:

  •  фотоэлектрический датчик перемещения
  • дискретный



2

1 гр.х 8 кан



4

2 гр.х 8 кан



6

3 гр.х 8 кан

Выходы:

  • аналоговый
  • релейный («сухой» к-т)



2

4



4

8



4

12
Модули ввода непрерывных сигналов
Наименование КС31.03-01 КС31.03-02
Кол-во входов (аналоговых) 16 (2 х 8 кан) 8 (1 х 8 кан)
Разрядность преобразования 14 р (13 р + знаковый) 14 р (13 р + знаковый)
Время преобразования сигнала в одном канале ≤ 16 мс ≤ 16 мс
Пределы допустимой приведенной погрешности ± 0,05 % ± 0,05 %
Диагностика обрыв – для диапазона 4...20 мА обрыв – для диапазона 4...20 мА
Диапазоны измеряемого сигнала (выбираются программно для каждого канала) ток, мА: 0...5; 0...20; 4...20; -20...+20;
напр. В: 0...5; 0...10; 1...5; -10...+10		 ток, мА: 0...5; 0...20; 4...20; -20...+20;
напр. В: 0...5; 0...10; 1...5; -10...+10

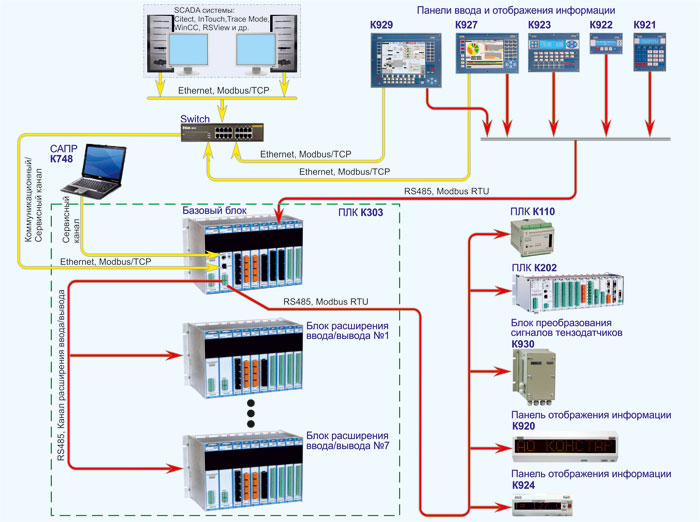

Рис.1 Структурная схема контроллера К-303 ПЛК
Рис.1 Структурная схема контроллера К-303 ПЛК
