Реле указательное РЭУ-11-11

Реле указательное РЭУ-11-11 предназначено для сигнализации аварийного состояния в цепи постоянного тока напряжением до 220 В и переменного тока напряжением до 38 В частотой 50 Гц.

Область применения

Реле указательные применяются для сигнализации аварийного состояния в цепях постоянного тока напряжением до 220В, переменного тока напряжением до 380В частоты 50Гц и напряжением до 440В частоты 60Гц и применяются в устройствах автоматики, в том числе сейсмостойких, в качестве комплектующих изделий.

Структура условного обозначения

Реле маркируются так - РЭУ11-ХХ-Х-40-Х3, где:

• РЭУ11 – серия;
• ХХ – количество замыкающих и размыкающих контактов;
• Х – обозначение вида и способа присоединения внешних проводников (1 – переднее винтом, 2 – пайкой? 5 – заднее винтом);
• 40 – степень защиты;
• Х3 – климатическое исполнение (У, Т) и категория размещения (3).

Конструкция

Устройство РЭУ-11-11 соответствует ГОСТ 12.2.007.0-75 и другим нормативам. Элементы конструкции:

• пластмассовый корпус из 2 частей, скрепленных винтовым соединением;
• возвратная пружина;
• электромагнит с 2 обмотками и поворотный якорь;
• блинкер и фиксатор;
• геркон, подвижные и неподвижные контакты, кнопка, индикатор, защитные крышки и др.

Чтобы привести реле в исходное состояние, требуется нажатие кнопки указателя. Контакты переключаются, фиксатор переходит в нужное положение и зацепляется за якорь электромагнита. На устройство подается ток с заранее установленной силой и напряжением. Якорь сближается с электромагнитом, фиксатор освобождается, пружина приводит в действие кнопку. После переключения контактов загорается световая индикация красного цвета.

По мере рассеивания электромагнитного поля контакты геркона замыкаются. После того как подача питания приостанавливается, неподвижные контакты, не имеющие самовозврата, остаются в том же положении. Чтобы вернуть устройство в рабочее положение, достаточно нажать кнопку блинкера.

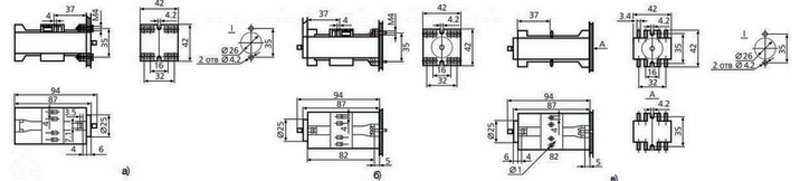

Рис. 1 - Габаритные размеры реле РЭУ-11-11, где:

• а - Исполнение для утопленного крепления с задним присоединением монтажных проводов винтовыми зажимами;
• б - Исполнение для выступающего крепления с передним присоединением монтажных проводов винтовыми зажимами;
• в - Исполнение для выступающего или утопленного крепления с передним или задним присоединением монтажных проводов пайкой: I – разметка панели для  утопленного крепления.

Эксплуатация

Оптимальными условиями для использования реле РЭУ-11-11 являются:

• Высота над уровнем моря до 4300м.
• Диапазон рабочих температур от -50 до +55°С.
• Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
• Вибрация мест крепления реле в диапазоне частот от 1 до 100Гц при ускорении не более 1g, в диапазоне от 5 до 15Гц при максимальном ускорении 3g.
